JT-SCH135智能型超声波测厚仪
产品概述
JT-SCH135智能型超声波测厚仪采用高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后得到减薄程度，也可以对各种板材和各种加工零件作精确测量。
本仪器可广泛应用于石油石化、船舶工业、钢结构、压力管道、交通设施、工业设备、高等院校、科研单位、金属加工、压力容器、电力设备等多个领域。
性能特点
- 适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其它任何超声波的良导体的厚度。
- 可配备多种不同频率、不同晶片尺寸的探头使用。
- 已知厚度可以反测声速，以提高测量精度。
- 具有耦合状态提示功能。
- 有EL背光显示，方便在光线昏暗环境中使用。
- 有剩余电量 指示功能，可实时显示电池剩余电量。
- 具有自动休眠、自动关机等节能功能。
- 小巧、便携、可靠性高、适用于恶劣的操作环境，抗振动、冲击 和电磁干扰。
技术参数
测量范围 | 0.68-300mm（钢中） |
分 辨 率 | 0.01mm |
测量单位 | 公制与英制可选择 |
示值精度 | ±0.04mm(<10mm 时)；（±0.5%H+0.01mm）(>10mm时);H 为被测物实际厚度 |
声速范围 | 1000~9999 m/s |
显示方法 | 高对比度的段码液晶显示，高亮度 EL 背光 |
存储容量 | 可存储2000个厚度测量数据 |
工作模式 | 具有单点测厚和扫描测厚两种测厚工作模式 |
环境温度 | 操作温度-20~+50°C；存储温度：-30°C~+70°C；相对湿度：≤90% |
测量周期 | 单点测量时 4 次/秒、扫描模式 10 次/秒 |
管材测量下限 | Φ20 mm×3.0 mm(5Mhz探头)；Φ15 mm×2.0 mm(7Mhz探头) 示值误差不超过±0.1 mm |
校 准 | 4.0 mm（钢） |
探头规格 | Φ6 mm（选配） Φ10 mm（选配） Φ12 mm（选配） |
电 源 | AA型碱性电池1.5V（2节） |
操作时间 | 连续操作大于50h（不开背光） |
外形尺寸 | 170×80×38 mm（长×宽×高mm） |
重 量 | 255g |
四、可选探头及参数
名称 | 型号 | 频率(MHZ) | 探头直径 | 测量范围 | 被测物体表面温度 | 特性描述 |
图片 |
标准探头 | N05 | 5 | 10mm | 1mm～600mm（钢） | -10～60℃ | 常温使用（＜60℃） |  |
N05/90 |  | ||||||
粗晶探头 | N02 | 2 | 12mm | 3.0-300.0mm（钢） | -10～60℃ | 用于铸铁等粗晶材质的测量 |  |
微径探头 | N07 | 7 | 6mm /4mm | 0.65mm～260mm（钢） | -10～60℃ | 用于薄壁及小弧面的测量， |  |
高温探头 | HT5 | 5 | 14mm | 3mm～200mm（钢） | -10～400℃ | 用于温度小于350℃材料的测量 |  |
超声波测厚仪XT210优点 | 同价位其他型号测厚仪 |
1. 菜单式操作，高亮EL液晶显示，带LED背光 | 断码EL显示，功耗大，灰暗环境看不清 |
2. 声速可调，可测量多种材料 | 低价位的厂家只有5920一种钢的声速 |
3. 可配多种探头（标配、粗晶、小管径、高温）无需校准，自动识别校准 | 不能自动识别多种探头 |
4. 有最小捕获能力指示 | 没有最小厚度捕获能力 |
5. 可存储2000个厚度测量数据 | 只能存储20~50组数据 |
6. 内部采用高集成化一块主板，芯片都是原装进口 | 大多都采用两块线路板，使用的国产器件居多 |

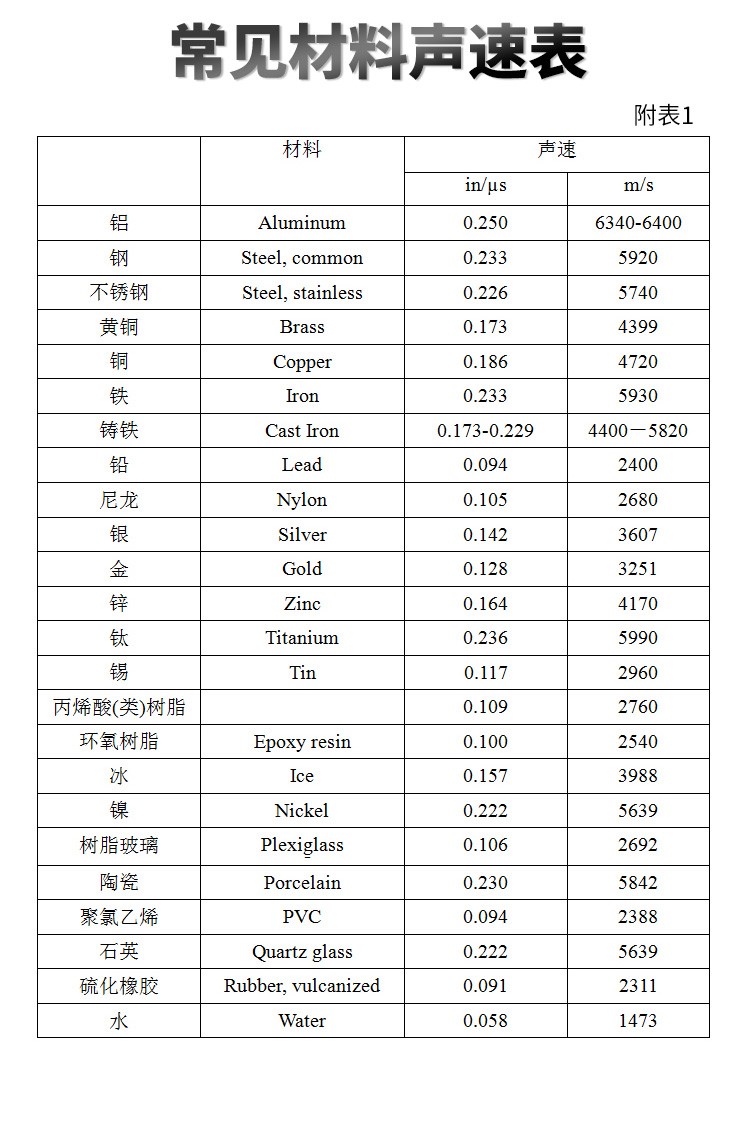

材料声速表（以实际为准，列表仅供参考）
